板框压滤机是由交替排列的滤板和滤框共同构成一组滤室。在滤板的表面有沟槽构造，它凸出部位是用来支撑滤布的。滤框和滤板的边角上各有通孔，组装以后可以构成一个完整的通道，能够通入洗涤水、悬浮液和引出滤液来。板和框的两侧各有把手支托在横梁的上面，由压紧装置压紧板、框。板、框之间的滤布起到密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布的上面形成滤渣，直至充满了滤室。

   滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕之后，可以通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。

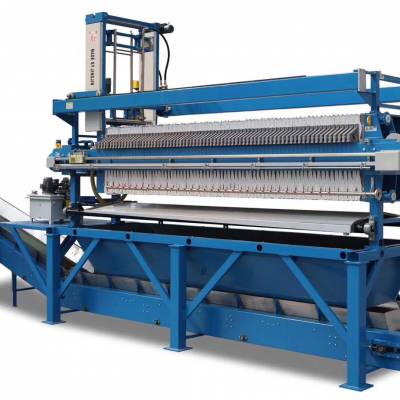

    板框压滤机主要由压紧板(活动滤板)、止推板(固定滤板)、过滤介质(滤布或滤纸等)、滤板和滤框、横梁(扁铁架)、压紧装置、集液槽等组成(参见附图)，其中的过滤介质和集液槽上由用户自备，当然也可以由上海大张过滤设备代配。

    板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊 的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不 锈钢、聚丙烯和橡胶等材料制造。

    板框压滤机共有手动压紧、机械压紧和液压压紧三种形式。

    手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。

    两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。

    压滤机根据是否需要对滤渣来进行洗涤，可以分为可洗和不可洗两种形式，可以洗涤的压滤机称可洗式，不可洗涤的压滤机则称为不可洗式。可洗式压滤机的滤板有两种形式，板上开有洗涤液进液孔的称为有孔滤板(也称洗涤板)，未开洗涤液进液孔的称无孔滤板(也称非洗涤板)。可洗式压滤机又有单向洗涤和双向洗涤之分，单向洗涤是由有孔滤板和无孔滤板组合交替放置；双向洗涤滤板都为有孔滤板，但相邻两块滤板的洗涤应错开放置，不能同时通过洗涤液。

    压滤机的出液方式有明流和暗流两种，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤
